| 型号 |
VMS-2010FS |
VMS-3020FS |
VMS-4030FS |
| 金属台尺寸 (mm) |
404*228 |
500*330 |
606*466 |
| 玻璃台尺寸 (mm) |
260*160 |
350*250 |
450*350 |
| 运动行程 (mm) |
200*100 |
300*200 |
400*300 |
| X/Y/Z 数显分辨率 |
0.5μm |
0.5μm |
0.5μm |
| 示值误差 |
E1XY=(2.5+L/100)μm |
E1XY=(2.5+L/100)μm |
E1XY=(2.5+L/100)μm |
| 截面原点一致性误差 (μm) |
E0≤10 (Z轴升降行程每100mm) |
E0≤10 (Z轴升降行程每100mm) |
E0≤10 (Z轴升降行程每100mm) |
| 外形尺寸 (长宽高) mm |
540560850 |
760600900 |
970670940 |
| 仪器重量 (kg) |
110 |
140 |
240 |
| Z轴升降行程 (mm) |
150 (2010FS/3020FS可订购至300)；3020FS/4030FS可订购至400（配同轴光镜头，表面光到玻璃距离为70mm） |
150 (2010FS/3020FS可订购至300)；3020FS/4030FS可订购至400（配同轴光镜头，表面光到玻璃距离为70mm） |
150 (2010FS/3020FS可订购至300)；3020FS/4030FS可订购至400（配同轴光镜头，表面光到玻璃距离为70mm） |
| 摄像机 |
彩色千兆网络摄像机 |
彩色千兆网络摄像机 |
彩色千兆网络摄像机 |
| 影像系统 |
变倍镜头倍率：0.58X~7.5X |
变倍镜头倍率：0.58X~7.5X |
变倍镜头倍率：0.58X~7.5X |
| 视频总倍率：27.4X~351.3X（24寸显示器） |
视频总倍率：27.4X~351.3X（24寸显示器） |
视频总倍率：27.4X~351.3X（24寸显示器） |
| 物方视场（对角线）：14mm~1.4mm |
物方视场（对角线）：14mm~1.4mm |
物方视场（对角线）：14mm~1.4mm |
| 电源 |
AC 100V~240V 50/60Hz |
AC 100V~240V 50/60Hz |
AC 100V~240V 50/60Hz |
| 功率 |
50W（不含电脑） |
50W（不含电脑） |
50W（不含电脑） |
| 品牌电脑 |
标配 |
标配 |
标配 |
产品介绍:

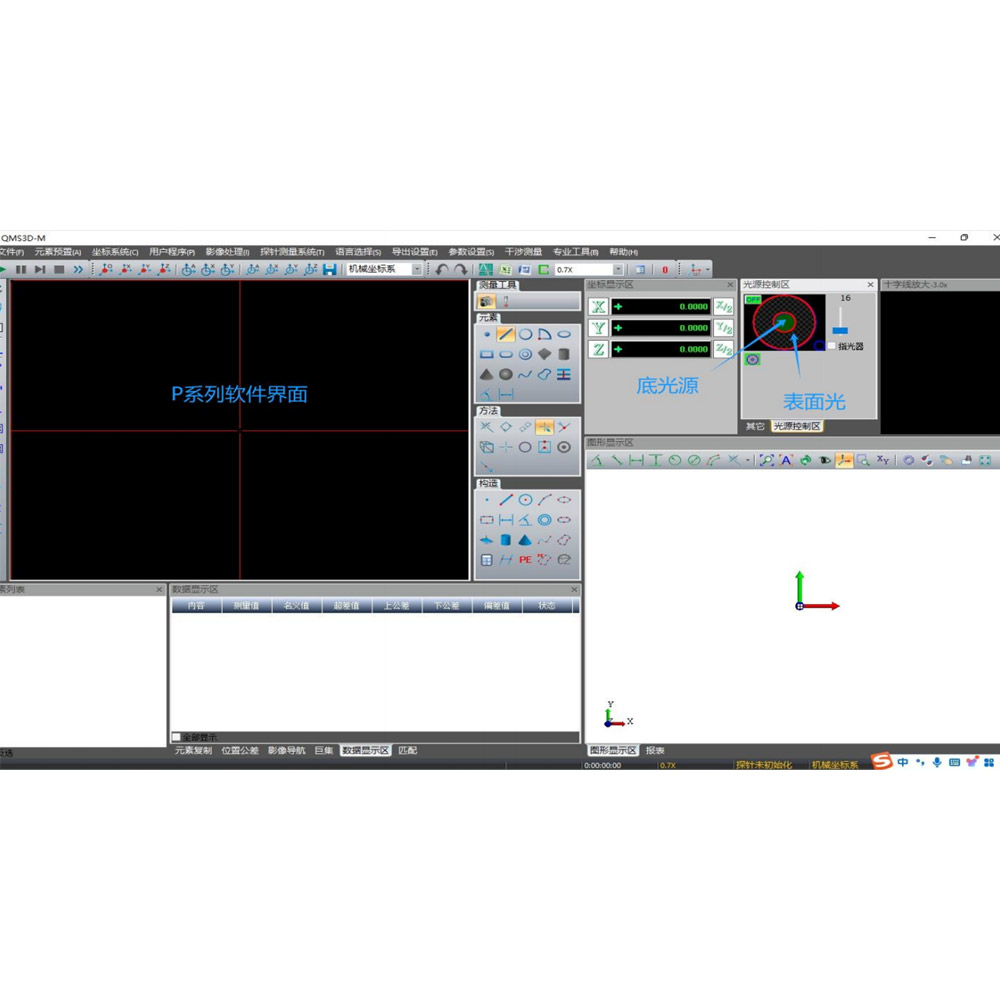

1. 自主开发QMS3D-F软件,能兼容最新Windows系统,操作简便功能强大
2. 标配特制工业高清数字相机具备较高的色彩还原度,且可切换全屏图像画面

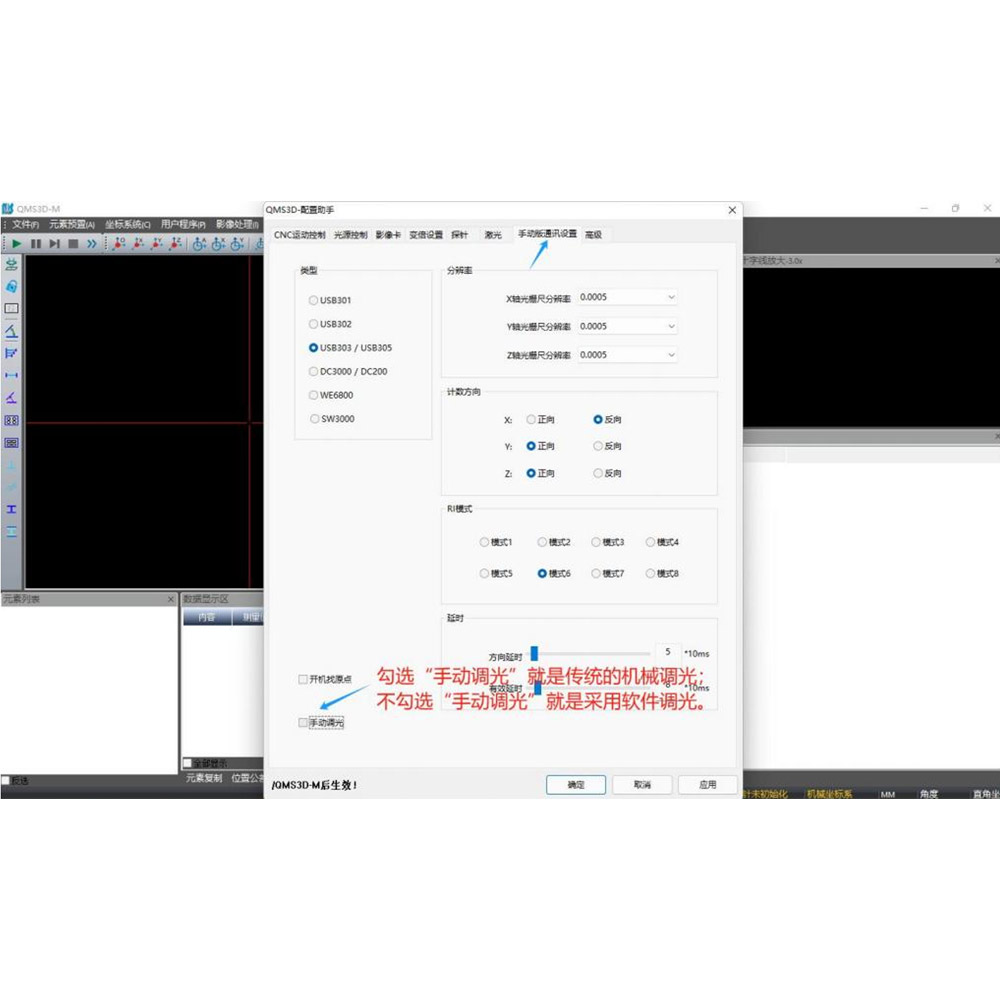

3. 电子反馈镜头可使光学倍率更精准,同时具备程控调光和旋钮调光功能

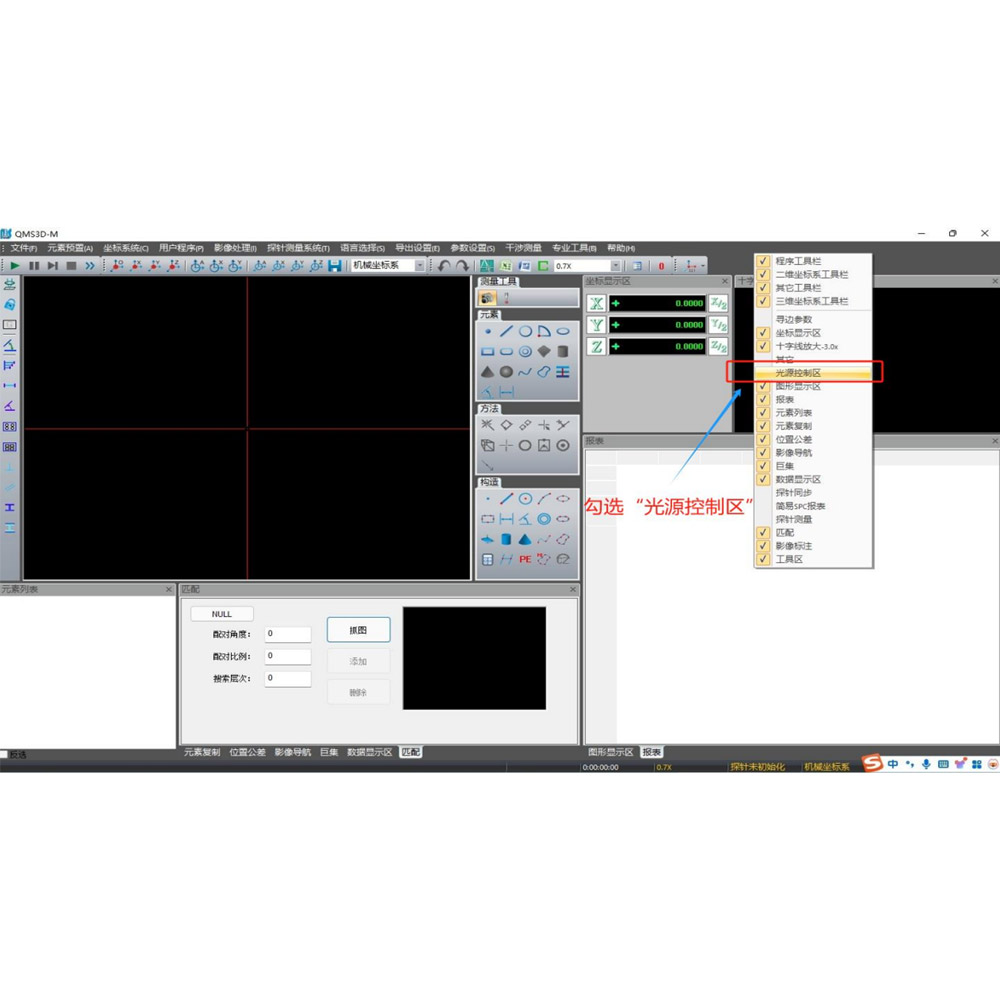

4. 软件可以实现辅助调光,让灯光明暗更精准,便于使用者知道光是否过度饱和
5. 独有的双激光指示器寻找、定位零件,测量位置更精准,有效的提高了测量效率:亦可应对高复杂难度测量
6. 可实现高度辅助测量
7. 预留治具孔位,方便各种夹治具的安装
8. 光栅尺分辨力为0.5um
9. 软硬件同时具备一键清零功能
10. 连接传统脚踏开关,辅助提高测量效率的同时,亦可(定制软件)实现发送数据到ERP或MES提高数据转运效率
